Záznam mechanických rázů a vibrací : G-Logger
Záznam dat se spouští automaticky po překročení nastavených prahových úrovní, jinak přístroj nic nezaznamenává. Je to obdoba "černé skříňky" v letadle. |
Digitální snímací a záznamový systém G-Logger byl vyvinut pro monitorování nárazů nebo vibrací u strojních zařízení, montážních, transportních a skladovacích systémů, dopravních prostředků a pod. Citlivé snímače v přístroji měří současně zrychlení ve třech navzájem kolmých osách (X,Y,Z) a naměřené údaje automaticky zaznamenávají do paměti (Flash USB) uvnitř přístroje. Paměť lze z přístroje kdykoliv vyjmout a pomocí grafického programu na PC prohlédnout záznamy dat. Variantně lze data do PC stáhnout i po lince. Data je možno pro další zpracování exportovat do formátu Excel nebo vytisknout jako graf. U každého záznamu je uveden reálný datum a čas. Přístroj je napájen ze zabudované baterie, která vydrží asi 2 roky. |
Technické údaje |
|
Měřicí rozsah zrychlení: | -18g až +18g (1g = 9,81 m/s2) |
Rozlišení: | 0,3% měřicího rozsahu |
Přesnost měření: | 1% měřicího rozsahu |
Vzorkovací frekvence: | 400 Hz |
Prahová hodnota pro spuštění záznamu: | 0 až 1g (nastavitelná) |
Doba probuzení: | typicky 1 ms (max. 2 ms) |
Provozní teplota: | -30°C až +85°C |
Rozměr: | 90 x 54 x 29 mm |
Grafický program |
||||

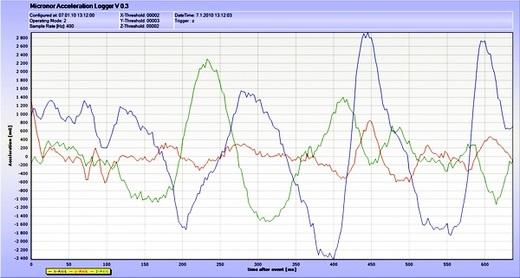

Grafický program pro PC slouží pro zobrazení a vyhodnocení zaznamenaných hodnot z jednotlivých os v čase. Parametry měření se nastavují pomocí konfiguračního souboru. Program pracuje pod operačním systémem Windows 2000 a vyšším. |
||||
|
